主動防護網的配件：

1. 攔錨錨桿：應選用雙股直徑16mm鋼絲繩錨桿，其長度一般依據系統高度按下表選定，或按該表中錨桿抗拔力要求根據地層條件計算確定。

2. 工字鋼立柱：由普通工字鋼加工而成，其高度與系統高度相同，工字鋼型號，根據鋼柱高度按下表選定。

3. 地腳螺栓錨桿：每個基座應選用4根由螺紋鋼筋加工而成的MP28*1000/M27*100標準化地腳螺栓錨桿。

4、基座及連接件：應選用標準化的GS-7001型基座和GS-7005型連接件。

5、錨桿孔徑上沿錨桿設計抗拔力不小于80KN，其余錨桿設計抗拔力不小于50KN。錨固長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于直徑12mm以上;雙股鋼絲繩錨桿孔徑應大于鋼絲繩的2倍直徑10mm以上。

6、拉錨系統

a、上拉錨繩 RX-025系統的每根鋼柱應設置單根上拉錨繩;RX-050和RX-075系統除端部鋼柱應設置單根上拉錨繩外，當鋼柱間距大于或等于7m時中部每根鋼柱應設置兩根對稱布置的人字形上拉錨繩，RX-025、RX-050和RX-075系統的上拉錨繩分別選用直徑為16mm、14mm和16mm鋼絲繩，當鋼柱間距小于7m時，中部每根鋼柱應設置單根上拉錨繩，其上拉錨繩均選用直徑力16mm的鋼絲繩，每根上拉錨繩分別各帶1個、1個、2個減壓環。

b、側拉錨繩 部鋼柱各設置一根側拉錨繩，RX-025、RX-050和RX-075系統的側拉錨繩分別選用直徑力12mm、16mm和18mm鋼絲繩。 c、中間加固拉錨繩 當單段SNS被動系統長度大于70米時，應每隔50m左右設置一人字形中間加固錨繩，當此前已有下拉錨繩時，下拉錨繩右當用中間加固錨繩對待，中間加固及下拉錨繩的直徑均與側拉錨繩相同。

7、鋼絲繩網：RX-025、RX-050和RX-075系統分別選用網孔大小力250mm、200mm和150mm的鋼絲繩網，網的長度一般選用5m，網的寬度與系統高度相同，但系統高度大于或是等于6m時，宜采用其它寬度的網來拼接;當系統網底線水平面的夾角大于5度時宜考慮配置相應的斜角的菱形鋼絲繩網。

8、支撐繩：支撐繩均應設置雙繩的形式的上下支撐繩，RX-025、RX-050的RX-075系統的支撐繩直徑分別為12mm、16mm的18mm鋼絲繩，且每跨內上/下支撐繩分別設置1/1、2/2、2/4個減壓環。當單段SNS被動系統的長度大于70m時，宜按單根支撐繩的跨越長度不超邊50m分段設置。

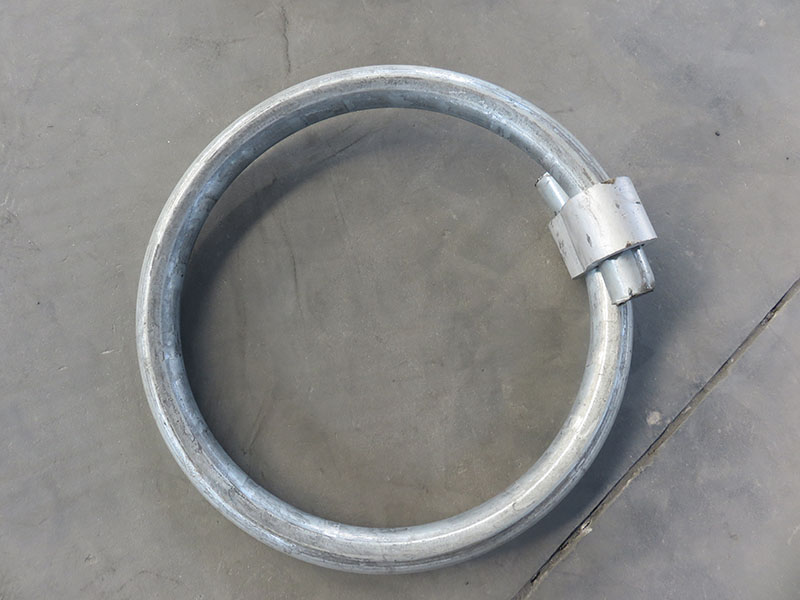

9、減壓環型號：12mm及14mm鋼絲繩應配置GS-8000減壓環，16mm及18mm鋼絲繩應配置GS-8001減壓環。GS-8000和GS-8001型減壓環的能量及收能力分別不應低于30KJ和50KJ，其啟動荷載應介于與其想連的鋼絲繩網最小破斷拉力的10%-70%，在距減壓環約40cm處應設置繩卡將兩根支撐繩合并在一起，該繩卡的緊固程度為標準緊固的30%。

10、縫合繩：每張鋼絲繩網配置一根長度為其周長1.3倍的8mm縫合鋼絲繩。

11、鋼絲格柵：當需要攔截小塊落石時，應配置鋼絲格柵，宜選用網孔直徑為50mm*50mm的鋼絲格柵，鋼絲繩網與鋼絲格柵，鋼絲繩網與鋼絲格柵間應采用1.2mm的鐵線綁扎，綁扎間距不宜小于1米。

用途：主動防護網的開放性，地下水可以自由排泄，避免了由于地下水壓力的升高而引起的邊坡失穩問題;主動防護網除對穩定邊坡有一定貢獻外，同時還能抑制邊坡遭受進一步的風化剝蝕，且對坡面形態特征無特殊要求，不破壞和改變坡面原有地貌形態和植被生長條件，主動防護網其開放特征給隨后或今后有條件并需要時實施人工坡面綠化保留了必要的條件，綠色植物能夠在其開放的空間上自由生長，植物根系的固土作用與坡面防護系統結為一體，從而抑制坡面破壞和水土流失，反過來又保護了地貌和坡面植被，實現最佳的邊坡防護和環境保護目的。

主動防護網安裝注意事項:

1、開工前,應仔細查看和處理SNS自動防護工作區的危石,施工機具應放置在安全地帶。

2、施工時有必要選用安全繩、安全帶等措施。加強工作人員和坡面工作機具的維護。

3、坡上工作時期,若坡腳為行人、車輛等過往的通道,應選用工作安全網式工作區看守操控等安全維護措施。

4、處理機械故障時,有必要使設備斷電、停風。向施工設備送電、送風前,應通知有關的施工人員。

5、在陡邊坡上鋪掛各類網時,在鋪掛、縫合、固定前使用軟繩或小8鋼繩懸掛固定,防止掉落。

6、施工時有必要佩戴安全帽、安全帶。

7、張拉時有必要各就各位,張拉前端制止站人,以防發作意外事故。張拉時用力均勻,不可盲目操作,遵從主管人員的指揮。
